« Forschungslandschaft: Projekte

Unter dem Begriff ,,Homogenisierungsmethoden” werden Methoden zusammengefasst, welche die effektiven Materialeigenschaften eines Materials mit Mikrostruktur aus der räumlichen Anordnung der Phasen und deren individueller Eigenschaften ermitteln. Voraussetzung hierfür ist ein hinreichender Skalenabstand. Die Fluktuationen der Felder auf Makroebene, z.B. aufgrund von Geometrievariationen und Randbedingungen, müssen auf sehr viel größeren Längenskalen stattfinden als die Fluktuationen in der Mikrostruktur. Ist dies der Fall, so lässt sich auf einer Mesoebene eine Materialprobe definieren, die groß genug ist, um einen repräsentativen Mikrostrukturausschnitt zu erfassen. Deren effektive Eigenschaften werden dann punktuell auf der Makroebene angewandt, weswegen die Materialprobe kleiner sein muss als die charakteristischen Geometrieabmessungen auf der Makroebene (Hashin, 1983). Bei der numerischen Homogenisierung werden die Eigenschaften der virtuellen Materialprobe in einem virtuellen Experiment bestimmt. Letztere wird als Repräsentatives Volumenelement (RVE) bezeichnet. Standardmässig werden periodisch fortsetzbare RVE mit periodischen Randbedinungen verwendet, auch bei stochastischen Mikrostrukturen. Die periodischen Randbedingungen imitieren die Einbettung des RVE in eine Umgebung mit identischem Materialverhalten.

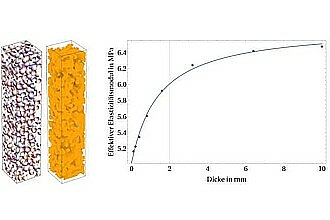

In diesem Projekt sollen die folgenden Fragen beantwortet werden. Wie kann man möglichst genau auf die dreidimensionale Steifigkeit eines Materials mit Mikrostruktur schließen, wenn ausschließlich Experimente an dünnen Schichten und Fäden möglich sind? Ist es rein numerisch möglich, wenn die volle Information aller Felder in virtuellen Versuchen an dünnen Schichten zur Verfügung steht, möglichst exakt auf die effektiven Eigenschaften des dreidimensionalen Materials zu schließen? Lassen sich einfache Abschätzungen wie der bereits experimentell ermittelte Wert E_PP2D=E_PP3D ˜ 0.7 auf Materialklassen (Polymere) verallgemeinern, oder ist dieser Wert spezifisch für Polypropylen? Zur Beantwortung der ersten beiden Fragen sind die Entwicklung einer Homogenisierungstheorie für den dimensionalen Übergang erforderlich. Die dritte Frage kann nur experimentell durch die Messung von E_2D und E_3D an verschiedenen Materialien beantwortet werden. Wie gezeigt wurde, ist die lokale Querdehnung ein wichtiger Indikator für die Differenz zwischen E_2D und E_3D . Daher sollte zusätzlich zu den Nenngrößen im Zugversuch auch die lokale Querdehnung an dünnen Filmen gemessen werden.

Hashin, Z. (1983). ”Analysis of Composite Materials - A Survey". In: Journal of Applied Mechanics 50, S. 481-505.
