« Forschungslandschaft: Projekte

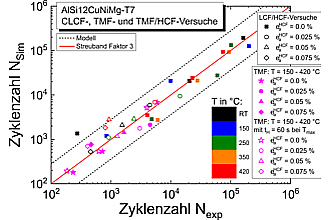

Kolben und Zylinderköpfe aus Aluminiumgusswerkstoffen in Verbrennungskraftmaschinen unterliegen im Einsatz starken Temperaturwechseln, welche zu einer thermomechanischen Ermüdung (TMF: thermomechanical fatigue) führen. Durch den Verbrennungsprozess ergeben sich zusätzliche hochfrequente Belastungen (HCF: high-cycle fatigue), welche den Thermozyklen überlagert werden und in einer kombinierten TMF/HCF-Belastung resultieren. Für Aluminiumgusslegierungen ist bekannt, dass eine TMF/HCF-Belastung zu einer signifikanten Lebensdauerreduktion im Vergleich zu einer reinen TMF-Belastung führt. Im Rahmen des Projekts wurden detaillierte Werkstoffuntersuchungen zum Ermüdungsverhalten und der Schädigungsentwicklung zweier Aluminiumgusswerkstoffe durchgeführt. Anhand der Versuchsdaten und der beobachteten Schädigungsentwicklung wurde ein Kurzrisswachstumsmodell entwickelt und an die spezifischen Schädigungsmechanismen der beiden Werkstoffe angepasst. Das Kurzrissmodell kann die Lebensdauern einer Vielzahl von Probenuntersuchungen sehr gut beschreiben.
