Die Schallemissionen des Verbrennungsmotors tragen einen großen Teil zum Vorbeifahrgeräusch eines Pkw bei, das im Mittelpunkt der NVH-Aktivitäten steht.

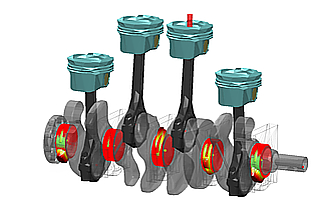

Ausgehend von einem Ausgangsmodell der Kurbelwelle müssen zunächst die CAD-Daten für jede Variante angepasst werden (in der Analysematrix angegeben). Anschließend wird ein angepasstes Finite-Elemente-Modell mit einem geeigneten Reduktionsverfahren erzeugt. Da der Aufbau des MKS-Modells in früheren Projekten realisiert wurde, können die angepassten Kurbelwellendarstellungen direkt implementiert werden.
Nach dem Modellaufbau aller definierten Varianten wird eine nichtlineare Zeitintegration bis zum stationären Zustand für eine bestimmte Drehzahl durchgeführt. Als Ergebnis liegen die Lagerkräfte in Abhängigkeit von den veränderten Parametern der Kurbelwelle vor.
Außerdem wird die Dehnungsenergie des elastischen Kurbelwellenmodells analysiert. Die Ergebnisse werden über einen Lastzyklus gemittelt (und peak hold), um eine Gesamtaussage zu ermöglichen, welche Bereiche hinsichtlich des NVH-Verhaltens (aufgrund großer Dehnungsenergie) sensibel sind. Für weitere Untersuchungen wird auch der Beitrag jeder Eigenmode zur Dehnungsenergie berechnet und mit dem Beteiligungsfaktor gewichtet.
Nach der Parametervariation, die im Zeitbereich durchgeführt wird, werden die Lagerkräfte, von denen man annimmt, dass sie das NVH-Verhalten dominant beeinflussen, in den Frequenzbereich einschließlich des resultierenden Phasenwinkels in Bezug auf den Kurbelwellenwinkel übertragen und die verschiedenen Varianten verglichen.
