Gerätebeschreibung

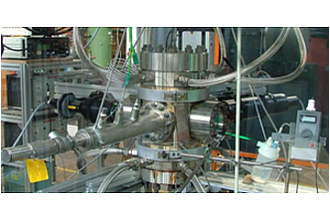

In der motorischen Brennverfahrensentwicklung spielen optische Untersuchungen zur Sprayausbreitung, zur Gemischbildung sowie zur Charakterisierung von Tropfendurchmesser- und -geschwindigkeitsverteilungen eine wichtige Rolle.Die in Zusammenarbeit mit dem Lehrstuhl für Kolbenmaschinen betriebene, beheizbare Druckkammer ermöglicht Untersuchungen, sowohl für Benzin-, als auch für Dieselinjektoren unter motornahen Betriebsbedingungen. Durch das große Kammervolumen mit vier großflächigen Seitenfenstern und einem Bodenfenster besitzt die Kammer eine sehr gute optische Zugänglichkeit und erlaubt Hochgeschwindigkeitsvisualisierungen (Schatten- und Schlierenverfahren, im Lichtschnitt und bei Auflicht), Extinktionsmessungen, Phasen-Doppler-Anemometrie (PDA) sowie Untersuchungen mittels laserinduzierter Fluoreszenz (LIF/LIEF) und PIV.
Zur Vermeidung von Kraftstoffansammlungen kann diese mit einem entsprechend aufgeheizten, konstanten Luftstrom, der durch einen Hochdruckverdichter (60 bar) bereitgestellt wird, durchströmt werden.
Technische Daten:
Volumen: 11 l
Druckbereich: 1 - 60 bar
Temperaturbereich: 20 - 250 °C (500 °C)
Verdichter: 60 bar, 150 m3(N)/h (Typ 60.1.300.0310.23, Neuenhauser Kompressorenbau)
Druckerzeugerstation Dieselinjektoren: 500 - 2000 bar
Druckerzeugerstation Benzininjektoren :5 - 320 bar
