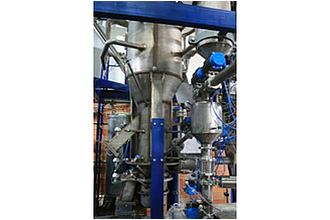

Kombi-Kompakt-Wirbelschichtanlage

Otto-von-Guericke-Universität Magdeburg

Fakultät für Verfahrens- und Systemtechnik

Institut für Verfahrenstechnik

G25

Universitätsplatz 2

39106 Magdeburg

Tel.:+49 391 6758783

Fax:+49 391 6742762

http://www.fvst.ovgu.de/ivt.html

ivt@ovgu.de

Gerätebeschreibung

Im Jahr 2010 wurde im Rahmen der NaWiTec-Erweiterung und in Kooperation mit dem Fraunhofer-Institut IFF Magdeburg eine Kombi-Kompakt-Wirbelschicht-Anlage zur Verbrennung und Vergasung von Biomassen aufgebaut und im Januar 2011 in Betrieb genommen. Die durch ein komplexes Prozessleitsystem stark automatisierte Technikumsanlage ist mit einer innovativen und hochempfindlichen Gasmesstechnik ausgestattet, zur Partikelanalyse im Reaktionsraum (Wirbelbett) wurde ein neuartiges Partikelentnahme- und Aufbereitungssystem entwickelt.

Die Technikumsanlage soll vor allem als Prototyp für die auf Hochtemperaturprozesse angewandte modelbasierte Regelung zur Verfügung stehen.

Technische Daten

Wirbelschichtkammer mit 300mm Durchmesser
thermische Leistung 150kW
3-stufiger Luftvorwärmer
2 Brennstoffbeschickungsstrecken
automatisierte Additiv- und Bettmaterialzudosierung
Sekundär- und Tertiärluft-, sowie Rezirkulationsgebläse
Abhitzekessel mit Kühlkreislauf
Heißgasfilter mit Spüleinrichtung
Prozessleittechnik+Visualisierung (z. B. 3-D Temperaturfeld im Bett)
