Luftlager in Aufladesystemen - Thermodynamik und Stabilität von Rotorsystemen mit aerodynamischen Luftlagern

Projektbearbeiter:
M.Sc. Fabian Schmidtchen
Finanzierung:
Bundesministerium für Wirtschaft und Klimaschutz;

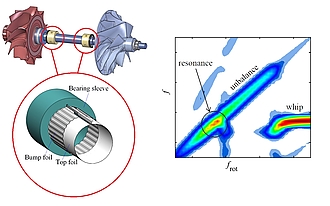

Rotor mit Bump-Type Luftlager (links); exemplarisches Spektrogramm mit subharmonischer Schwingung (rechts)
Im Bereich schnelllaufender Turbomaschinen rücken durch die angestrebte Mobilitäts- und Energiewende, welche vor allem auch aufgeladene Brennstoffzellensysteme bedingt, ölfreie Lagerungskonzepte in den Vordergrund.
Luftgeschmierte Gleitlager eignen sich hier aufgrund vieler Vorteile: Verzicht auf eine externe Schmiermittelversorgung; geringe Verluste infolge Reibleistung; inertes Schmiermittel, weshalb in Brennstoffzellen auch auf aufwendige Dichtungen verzichtet werden kann. Dem gegenüber stehen Nachteile wie die geringe Tragfähigkeit sowie die gleitlagerspezifische Anregung von subsynchronen Schwingungen.
Die Erhöhung der Traglast kann durch verschiedene Konzepte, aber maßgeblich eine nachgiebige Lagerschale in Form einer Folienstruktur erreicht werden, wobei der Fokus des Forschungsvorhabens auf Bumptype Lagern liegt.
Der Prädiktion der angesprochenen subsynchronen Schwingungen kommt im Entwicklungsprozesses rotordynamischer Systeme eine hohe Bedeutung zu, da diese Schwingungen negative Effekte, wie akustische Auffälligkeiten, Anstreifen des Rotors am Gehäuse oder Kontakt im Lager zur Folge haben können und daher zu vermeiden bzw. zumindest in den Amplituden zu minimieren sind.

Im Forschungsvorhaben soll eine effiziente Simulationsmethode für luftgelagerte Rotoren entwickelt, realisiert und experimentell validiert werden, die eine valide Prädiktion der subsynchronen Schwingungen und der damit einhergehenden Stabilität erlaubt, wobei die Hydrodynamik des Luftspalts, die Deformation der Folienstruktur und die thermodynamischen Effekte in den radialen Luftlagern berücksichtigt werden müssen. Die Einbindung in eine rotordynamische Gesamtsimulation erlaubt es zudem, die zeitabhängige Rotorschiefstellung und deren Einfluss auf die Lagerdämpfung in den Lagern zu berücksichtigen und so, mit hoher Güte die Schwingungsamplituden und das Auftreten potentieller Instabilitäten zu prädiktieren.
