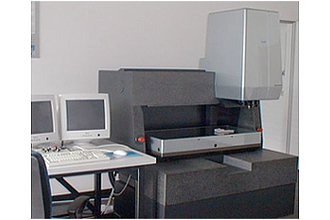

CNC-Multisensorkoordinatenmessgerät Video-Check IP 800x400

Otto-von-Guericke-Universität Magdeburg

Fakultät für Maschinenbau

Institut für Fertigungstechnik und Qualitätssicherung

G12

Universitätsplatz 2

39106 Magdeburg

Tel.:+49 391 6758568

Fax:+49 391 6742370

https://www.ifq.ovgu.de

ifq@ovgu.de

Gerätebeschreibung

- vier Koordinaten (x, y, z, A)
- Motor-Zoomoptik mit programmierbarem Arbeitsabstand
- Foucault-Lasertaster
- Werth-Fasertaster
- schaltender Taster Renishaw TP 200
- Messvolumen: 800 x 400 x 200 mmł
- Unsicherheit (Achse) E1 = (1.1 + L[mm]/500) [µm]
- Unsicherheit (Raum) E3 = (2.0 + L[mm]/300) [µm]
- Meß-Software Win-Werth für:
- geometrische Grundelemente
- Form- und Lageabweichungen einschl. MMC + Tschebyscheff
- 2D-Besteinpassung + Toleranzfit
- Kontur
- Videofunktion
